球保持器LM智能组合单元SKR使用参数球保持器型

【结构与特长】

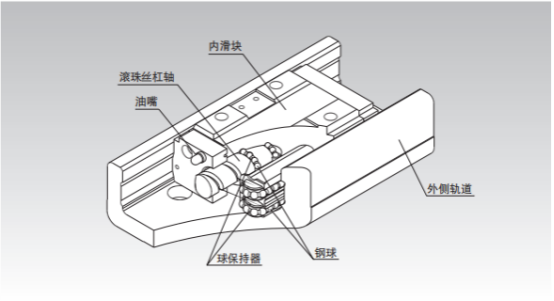

球保持器型LM智能组合单元SKR型为小型的智能组合单元，在其U形断面形状的外侧轨道的内侧,装有由LM滑块和螺母结合为一体而成的内滑块。另外，在LM滚动导轨部和滚珠丝杠部采用球保持器，与传统的KR型相比，可以实现高速性、低噪音和长期 免维护等。（SKR20、26型仅在LM滚动导轨部采用球保持器，在滚珠丝杠部安装了润滑装置QZ。）

【4方向等负荷】

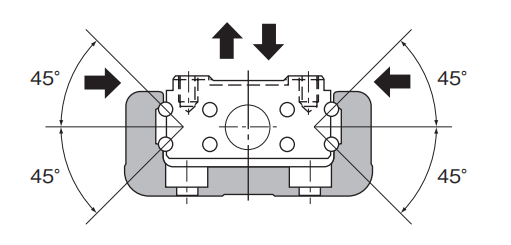

为使内滑块上的4个作用方向(径向、反径向和侧向)均具有相同的额定载荷，各列钢球被设计成45°的接触角，因此任何姿势都可使用。

【高刚性】

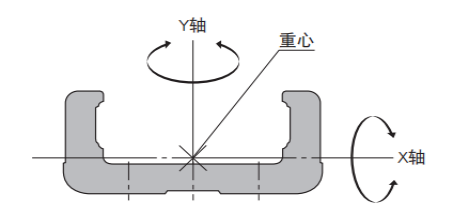

由于采用U形断面形状的外侧轨道,增强了对力矩和扭转的刚性。

【高精度】

直线导向部由即使在施加预压的状态下也能轻快运动的4列圆弧沟道组成，能实现无间隙、高刚性的导向作用。另外，载荷变动引起的摩擦阻力的变化被控制到最小，能满足高精度进给的需要。

【节省空间】

通过将在内滑块两个侧面的LM滚动导轨导向部与内滑块中央部的滚珠丝杠部结合成一体,使SKR型实现了在最小空间中达到高刚性、高精度的智能组合单元功能。

【高速性】

SKR型采用球保持器，因此适用于最新型的高转速AC伺服电机(6000min ‒1 )，与全钢球型KR型相比，可进行更高速的运行。另外，为了实现高速进给，全钢球的KR33型滚珠丝杠的导程为6mm和10mm，而SKR33型新增加了导程为20mm的类型。

【出色的滑动性】

SKR型采用球保持器消除了钢球之间的摩擦,大幅度地提高了扭矩特性。因此减少了扭矩变动,具有优异的滑动性。
