THK 梯形花键属于滑动式花键传动组件，由梯形花键轴与 ** 花键螺母（外筒）** 组成，核心为梯形齿形啮合，区别于滚珠花键的滚动接触，以滑动摩擦实现平稳传动与直线导向。

1. 花键轴：滚轧硬化 + 镜面抛光

采用专用滚轧工艺成型，齿面经冷轧硬化（硬度≥250HV），内部纤维流线沿齿形轮廓分布，齿根组织致密，疲劳强度与耐磨性大幅提升。

齿面镜面抛光，表面粗糙度极低，滑动阻力小，运动顺滑，长期运行不易磨损。

标准材质为优质合金钢，可按需定制防炭化、防锈等特殊处理，适配恶劣工况。

2. 花键螺母（DP/DPM 型）：高强度锌合金压铸

DP 型：直筒式螺母，结构紧凑，通过键槽与支座固定，适合小型化、低扭矩场景。

DPM 型：法兰式螺母，法兰盘通过螺栓直接固定在支撑座上，装配简便、定位牢固，可打入定位销消除旋转间隙，适合空间狭小、需高同心度的安装场景。

螺母采用高强度锌合金压铸而成，滑动面保留冷铸层，耐磨性优于传统机加工件，成本更低，性价比突出。

3. 梯形齿形：大接触面积 + 自动定心

齿形为梯形设计，啮合接触面积大，扭矩传递时自动定心，同心度高，传动稳定，无卡滞、无偏载。

相比矩形花键，梯形齿导向性更好、对中性更强，可承受一定径向载荷，兼具导向与传动双重功能。

二、核心性能优势

1. 低摩擦、高顺滑

花键轴镜面抛光 + 螺母冷铸层，滑动摩擦系数小，运动阻力低、响应灵敏，低速无爬行、高速无抖动，适配精密直线运动需求。

2. 稳定扭矩传递，自动定心

大接触面积梯形齿，扭矩加载时自动校准中心，同心度优异，扭矩传递平稳，无间隙冲击，适合频繁启停、正反转工况。

3. 高耐磨、长寿命

滚轧硬化轴齿 + 压铸螺母冷铸层，耐磨性能显著提升，长期运行磨损小，维护周期长，降低设备停机成本。

4. 结构紧凑、安装灵活

DP 型直筒式体积小、重量轻，适配狭小安装空间；

DPM 型法兰式无需复杂键槽加工，螺栓直接固定，装配效率高，定位精度高。

5. 高性价比

相比同规格滚珠花键，梯形花键成本更低，中低载荷场景下性能完全满足需求，大幅降低设备采购成本。

三、主流型号与参数概览

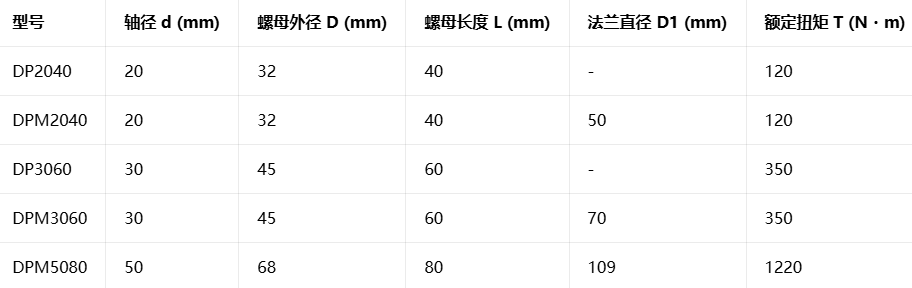

THK 梯形花键标准系列为DP（直筒型）与DPM（法兰型），规格以 “轴径 × 螺母长度” 标识，常用型号参数如下（示例）：

注：参数为标准值，可按需定制非标准长度、特殊材质及表面处理。

四、典型应用场景

1.THK 梯形花键聚焦中低载荷、中低速、需兼顾直线运动与扭矩传递的场景，核心应用包括：

2.自动化输送线：输送机升降轴、导向轴，传递扭矩的同时实现直线导向；

3.轻型工业机器人：机械臂关节、伸缩轴，紧凑结构适配狭小空间，稳定传递扭矩；

4.凸轮机构与分度装置：凸轮轴、分度盘传动，自动定心保证运动精度；

5.精密工装夹具：夹具升降、定位轴，低摩擦实现精准微调；

6.包装与印刷设备：辊轴传动、直线导向部件，适配高速往复运动。
